蜗轮减速机

LCW80、LCW100、LCW125、LCW160、LCW180、LCW200、LCW225、LCW250、型立式圆弧圆柱蜗杆减速机外形尺寸JB/T7848-1995

发布时间：2022-05-12 15:56:01　人气：

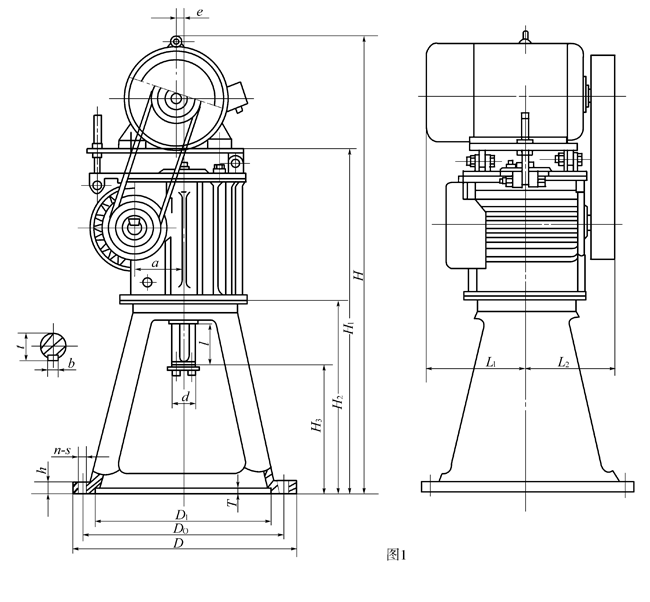

LCW型立式圆弧圆柱蜗杆减速机外形尺寸 /mm

LCW80、LCW100、LCW125、LCW160、LCW180、LCW200、LCW225、LCW250、型立式圆弧圆柱蜗杆减速机外形尺寸JB/T7848-1995(图1)

型号	a	D	D₀	D₁	T	h	d	l	b	t	e	H	H₁	H₂	H₃	L₁	L₂	n-s	电机功率P₁/KW	重量/kg
LCW80	80	305	270	235	6	24	40k6	82	12	43	10	914～989	744	445	340	130～225	156	8-φ14.5	0.75～1.5	98～118
		350	300	250															2.2
		395	360	315															3
LCW100	100	350	300	250	6	26	45k6	82	14	48.5	10	975～1100	785	450	345	145～225	186	8-φ14.5	1.5～2.2	145～185
		495	455	400															4～5.5
LCW125	125	455	400	355	6	26	60m6	105	18	64	15	1140～1280	895	505	370	200～330	225	8-φ18.5	3	215～298
		495	455	400															4～5.5
		560	510	450															7.5～11
LCW160	160	560	510	450	6	30	70m6	105	20	74.5	20	1350～1465	1035	535	390	242～405	285	8-φ24	5.5～11	345～465
		600	560	490															11～15
		650	600	550															22
LCW180	180	560	510	450	6	30	85m6	130	22	90	20	1459～1619	1144	585	415	257～455	310	12-φ24	7.5～11	385～575
		600	560	490															18.5
		650	600	550															22
LCW200	200	560	510	450	6	30	90m6	130	25	95	20	1535～1750	1200	605	435	292～463	330	12-φ24	7.5～15	480～685
		650	600	550															22～37
LCW225	225	600	560	490	6	30	100m6	165	28	106	25	1726～1871	1341	665	455	317～445	355	12-φ24	11～15	620～815
		650	600	550															22～45
LCW250	250	600	560	490	6	30	110m6	165	28	116	25	1785～1975	1390	680	470	357～492	390	12-φ24	11～18.5	730～1040
		650	600	550															22～45
		700	650	600															55

注：1.减速机支架的型式与尺寸亦可根据用户要求另行确定。

2.表中与电机相关的尺寸是按Y系列电机确定的，亦可根据用户要求配用其他类型的电机。
