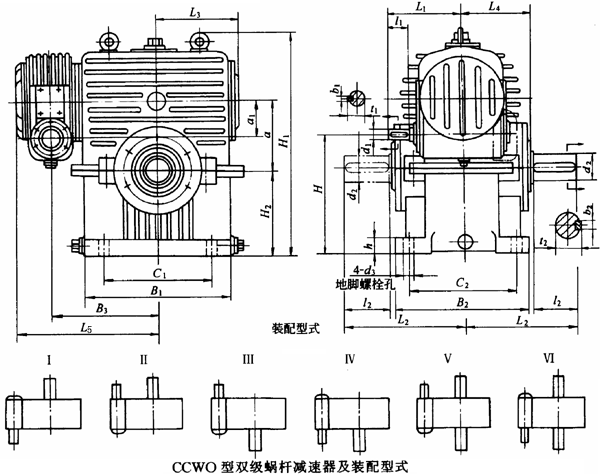

CCWO100-CCWO250、型低速级蜗杆在蜗轮之上的双级蜗杆减速机的装配形式与主要尺寸
|
型号尺寸 |
a |
a1 |
B1 |
B2 |
B3 |
C1 |
C2 |
h |
H |
H1 |
H2 |
i≤400 | ||||
|
d1 |
l1 |
b1 |
t1 |
L1 | ||||||||||||
|
CCWO100 |
100 |
63 |
225 |
240 |
180 |
190 |
200 |
25 |
187 |
380 |
150 |
19j6 |
28 |
6 |
21.5 |
128 |
|
CCWO125 |
125 |
63 |
260 |
250 |
200 |
220 |
205 |
30 |
217 |
410 |
155 |
19j6 |
28 |
6 |
21.5 |
128 |
|
CCWO160 |
160 |
80 |
325 |
300 |
235 |
230 |
250 |
35 |
275 |
510 |
195 |
24j6 |
36 |
8 |
27 |
151 |
|
CCWO200 |
200 |
100 |
400 |
350 |
300 |
280 |
300 |
40 |
350 |
655 |
250 |
28j6 |
42 |
8 |
31 |
182 |
|
CCWO250 |
250 |
125 |
510 |
410 |
370 |
370 |
350 |
45 |
435 |
820 |
310 |
32k6 |
58 |
10 |
35 |
218 |
|
型号尺寸 |
i≥500 |
d2 |
l2 |
b2 |
t2 |
L2 |
L3 |
L4 |
L5 |
d3 |
质量m/kg | ||||
|
d1（j6） |
l1 |
b1 |
t1 |
L1 | |||||||||||
|
CCWO100 |
19 |
28 |
6 |
21.5 |
128 |
48k6 |
82 |
14 |
51.5 |
212 |
133 |
121 |
250 |
14．5 |
75 |
|
CCWO125 |
19 |
28 |
6 |
21.5 |
128 |
55m6 |
82 |
16 |
59 |
222 |
153 |
133 |
270 |
18．5 |
108 |
|
CCWO160 |
24 |
36 |
8 |
27 |
151 |
65m6 |
105 |
18 |
69 |
270 |
186 |
156 |
317 |
18．5 |
165 |
|
CCWO200 |
24 |
36 |
8 |
27 |
176 |
80m6 |
130 |
22 |
85 |
325 |
235 |
188 |
400 |
24 |
305 |
|
CCWO250 |
28 |
42 |
8 |
31 |
202 |
100m6 |
165 |
28 |
106 |
385 |
285 |
209 |
485 |
28 |
460 |
