PZWD普通型变减速机主要尺寸JB/T 7254-1994

发布时间：2022-05-22 15:26:06　人气：

PZWD普通型变减速机主要尺寸

PZWD普通型变减速机主要尺寸JB/T 7254-1994

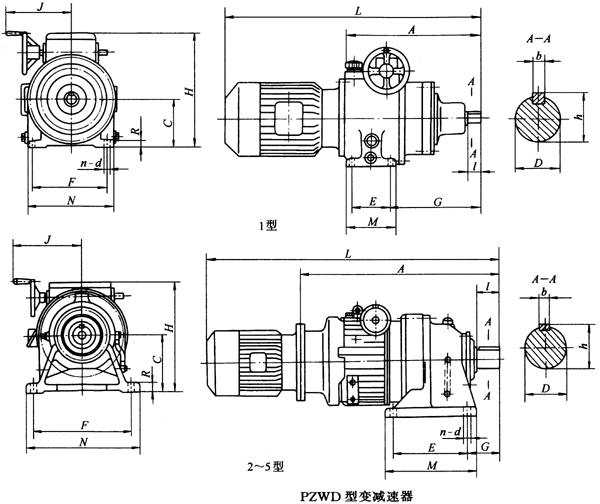

PZWD型（卧式电动机直联型）变减速机主要尺寸 /mm

规格代号	输入功率/kW	减速机型号		F	E	G	n	d	D	b	h	l	J	H	C	M	N	R	A	L
1	0.2	A型	1	165	85	86	4	11	25	8	31.0	35	150	240	100	113	190	18	314	541
	0.4		2						25	8	28.0	34							314	559
	0.4	B型	2						30	8	33.0	35							320	565
2	0.4	A型	3	250	100	151	4	16	35	10	38.0	55	168	285	140	150	290	20	432	687
	0.75																		442	687
	1.5																		452	737
	0.75		4	290	145	169	4	16	45	14	48.5	75		295	150	195	330	22	490	735
	1.5																		500	785
	0.4	B型	3	245	110	125	4	13	35	10	38.5	56		265	120	160	280	15	433	678
	0.75																		443	688
	1.5																		453	738
	0.75		4	280	150	144	4	13	45	14	49.0	71		285	140	200	320	20	496	741
	1.5																		506	791
3	1.5	A型	5	370	150	206	4	16	55	16	59.0	91	235	352	160	260	420	25	696	981
	2.2																		706	1026
	3.7																		706	1046
	1.5		6	380	275	125	4	22	65	18	69.0	89		392	200	335	430	30	738	1023
	2.2																		748	1068
	3.7																		748	1088
	1.5	B型	5	340	200	158	4	17	55	16	60.0	80		352	160	250	390	25	681	966
	2.2																		691	1011
	3.7																		691	1031
	1.5		6	340	320	155	4	22	70	20	76.0	102		392	200	380	400	25	745	1030
	2.2																		755	1075
	3.7																		755	1095
4	3.7	A型	6	380	275	125	4	22	65	18	69.0	89	296	426	200	335	430	30	820	1160
	5.5																		878	1273
	3.7		7	420	320	145	4	22	80	22	85.0	109		446	220	380	470	30	858	1198
	3.7	B型	6	340	320	155	4	22	70	20	76.0	102		426	200	380	400	25	827	1167
	5.5																		847	1242
5	5.5	A型	7	420	320	145	4	22	80	22	85.0	109	208	492	220	380	470	30	976	1371
	7.5																		976	1411
	5.5		8	480	380	155	4	22	90	25	95.0	120		522	250	440	530	35	1034	1429
	7.5																		1034	1469
	5.5	B型	8	420	380	159	4	22	90	24	97.0	120		512	240	440	470	32	1016	1411
	7.5																		1016	1451

注：1.输入功率≥11kW时，一般不采用电动机直联型式。

2.机型号大于10的减速机与变速器间一般不采用直联型式，二者间推荐采用联轴器联接。
