减速电机

MPA37、MPA47、MPA57、MPA67、MPA77、MPA87、MPA97、MPA107、MPA127、MPA157、系列平等轴齿轮减速机的安装尺寸

发布时间：2022-05-18 15:39:19　人气：

MPA系列平等轴齿轮减速机的安装尺寸

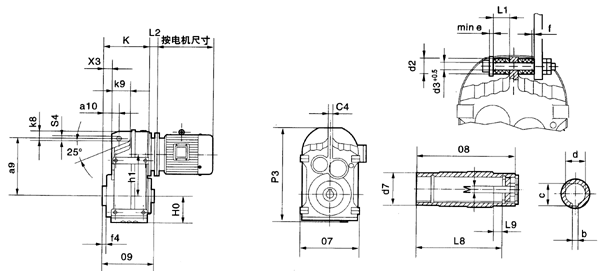

MPA37、MPA47、MPA57、MPA67、MPA77、MPA87、MPA97、MPA107、MPA127、MPA157、系列平等轴齿轮减速机的安装尺寸(图1)

型号	安装尺寸													轴伸尺寸			外形尺寸
型号	a10	f4	C4	a9	H0	X3	L9	S4 M	d2	d3	e	L1	f	L8	d	c b	K d7	09 P3	07 08	k8 k9	h1	L2
MPA37	31.5	2.5	12	158	74	7.5	17	14 M10	40	12.5	5	20	1	105	30H7	33.3 8	116 45	123 250	169 120	30 41.5	112
MPA47	32	3	12	170	80	14	22	14 M12	40	12.5	5	20	1.8	130	35H7	38.3 10	138 50	153 272	180 150	22 54	128.1
MPA57	40.5	1	14	198	93	19.5	29	14 M16	40	12.5	5	20	2.4	142	40H7	43.3 12	150 55	170 317	210 166	31 60	136
MPA67	41	3.5	16	218	97	12.5	29	14 M16	40	12.5	5	20	3	156	40H7	43.3 12	172 55	184 343	217 180	52 67	159.5
MPA77	50	4	20	278	121	12	32	22 M16	60	21	10	30	3.2	183	50H7	53.8 14	194 70	213 426	275 210	49 76	200
MPA87	62	4	26	346	152	20.5	36	22 M20	60	21	10	30	4.5	210	60H7	64.4 18	229 85	243 531	330 240	57 85	246.7
MPA97	70	4	30	395	178	28	34	26 M20	80	25	12	40	5	270	70H7	74.9 20	272 95	303 623	400 300	88 100	285
MPA107	87.5	2.5	36	485	200	32.5	40	26 M24	80	25	12	40	6	310	90H7	95.4 25	321 120	353 717	450 350	105 121	332.4
MPA127	110	2.5	40	550	236	30	38	33 M24	100	32	15	60	9	370	100H7	106.4 28	376 135	413 856	530 410	138 153	382.6
MPA157	150	7	45	660	286	98	36	33 M24	120	32	15	60	9	500	120H7	127.4 32	455 155	503 1021	660 500	170 140	447
