电动滚筒

TJ型电动滚筒的技术规格参数（直径500～630mm）

发布时间：2022-05-17 14:09:10　人气：

● 滚筒名义直径 Ø500mm ●

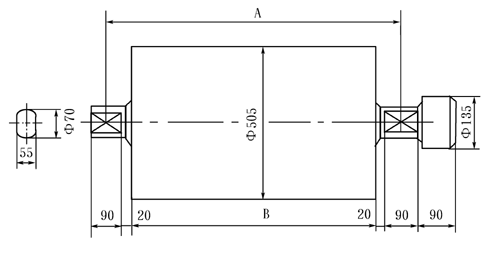

TJ型电动滚筒的技术规格参数（直径500～630mm）(图1)

A=B+112配KL70型支座

功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	滚筒重量Kg
				最小筒宽	每增加100mm
1.5	0.63 0.80 1.00 1.25 1.60	600	1600	280	14
2.2	0.63 0.80 1.00 1.25 1.60 2.00
3.0	0.80	700	1600
	1.00 1.25 1.60 2.00 2.50	600
4.0	1.00 1.25 1.60 2.00 2.50 3.20	600	1600
5.5	1.25 1.60 2.00 2.50 3.20	600	1600
7.5	2.00	700	1600
	2.50 3.20	600

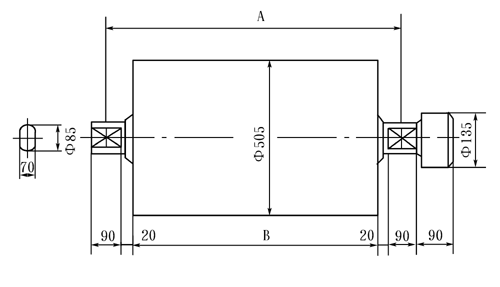

TJ型电动滚筒的技术规格参数（直径500～630mm）(图2)

A=B+112配KL85型支座

功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	滚筒重量Kg
功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	最小筒宽	每增加100mm
4.0	0.50 0.63 0.80	750	1600	450	15
5.5	0.50 0.63 0.80	750	1600
5.5	1.00	650	1600
7.5	0.63 0.80	850	1600
7.5	1.00 1.25 1.60	750	1600
11	1.00 1.25 1.60 2.00 2.50 3.20	750	1600
15	1.25 1.60 2.00 2.50 3.20	850	1600
18.5	1.60 2.00 2.50 3.20	850	1600

● 滚筒名义直径 Ø630mm ●

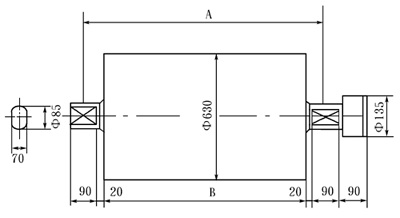

TJ型电动滚筒的技术规格参数（直径500～630mm）(图3)

A=B+112配KL85型支座

功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	滚筒重量Kg
功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	最小筒宽	每增加100mm
3.0	0.63 0.80 1.00	750	1600	450	28
3.0	1.25	650	1600
4.0	0.63 0.80 1.00	750	1600
4.0	1.25 1.60 2.00	650	1600
5.5	0.63 0.80 1.00	750	1600
5.5	1.25 1.60 2.00 2.50 3.20	650	1600
7.5	0.80 1.00	850	1600
	1.25 1.60 2.00	750	1600
	2.50 3.20	650	1600
11	1.25 1.60 2.00 2.50 3.20 4.00	750	1600
15	1.60 2.00 2.50 3.20 4.00	850	1600
18.5	2.00 2.50 3.20	850	1600

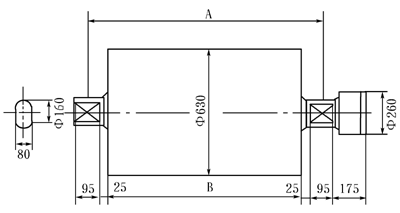

TJ型电动滚筒的技术规格参数（直径500～630mm）(图4)

A=B+132配KL100型支座

功率kw	带速m/s	最小筒宽B・min mm	最大筒宽 B・max mm	滚筒重量Kg
				最小筒宽	每增加100mm
11	0.80 1.00	950	1600	680	30
15	0.80 1.00 1.25
18．5	0.80 1.00 1.25 1.60 2.00
22	1.00 1.25 1.60 2.00 2.50 3.20
30	1.25 1.60 2.00 2.50 3.20
37	1.60 2.00 2.50 3.20
45	2.00 2.50 3.20	1000	1600
