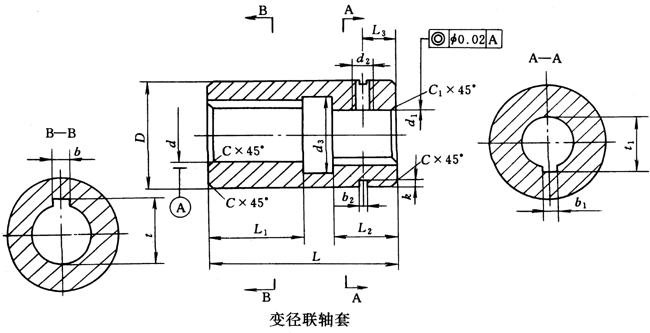

变径联轴套外形及安装尺寸
|
型号 |
d
(H7) |
b
(D10) |
t
+0.1 |
d1
(H7) |
b1
(D10) |
t1
+0.1 |
D |
L |
L1 |
L2 |
L3 |
d2 |
k |
b2 |
d3 |
C |
C1 |
质量m/kg |
螺钉 |
销圈 |
|
GTB1 |
10 |
3 |
11.4 |
6 |
2 |
7 |
22 |
25 |
10 |
8 |
5 |
M5 |
1.8 |
1 |
14 |
1 |
0.6 |
0.071 |
M5×10 |
17 |
|
GTB2 |
12 |
5 |
14.3 |
11 |
4 |
12.8 |
25 |
40 |
16 |
15 |
8 |
16 |
1 |
0.135 |
20 | |||||
|
GTB3 |
14 |
16.3 |
15 |
5 |
17.3 |
32 |
33 |
22 |
20 |
10 |
M6 |
2 |
22 |
0.330 |
M6×10 |
27 | ||||
|
GTB4 |
18 |
6 |
20.8 |
16 |
18.3 |
28 |
0.410 | |||||||||||||
|
GTB5 |
22 |
24.8 |
20 |
6 |
33.8 |
36 |
60 |
23 |
M8 |
2.5 |
1.2 |
36 |
2 |
1.5 |
0.610 |
M8×12 |
32 |
