DC系列卷筒用联轴器的标记方法

发布时间：2022-05-16 14:53:27　人气：

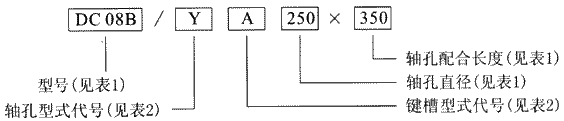

订购卷筒用鼓形齿式联轴器时，规定的标记方法如下：

表2 轴孔及其联接的型式和代号

轴孔型式和代号	键槽型式和代号


轴孔与轴伸的配合选用 H7/m6 根据使用要求，也可选用如下配合 H7/n6 H7/p6 H7/r6

标记示例：

例1 欲订购DC08B型卷筒用鼓形齿式联轴器，要求：主动端Y型轴孔，A型键槽，d=250mm，L=350mm，标准配合；从动端按样本标准联接。

标记为：

DC08B/YA250×350

例2 欲订购DC08A型卷筒用鼓形齿式联轴器，要求：主动端Y型轴孔，B型键槽，d=300mm，L=410mm，标准配合；从动端按上表标准联接。

标记为：

DC08A/YB300×410
