DTZ型电动推杆
选用须知首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

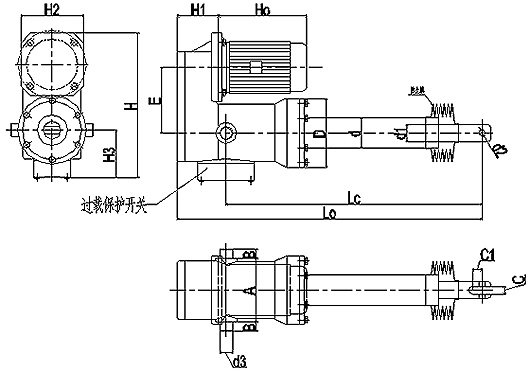

电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中外形及安装尺寸（DTZ型电动推杆外形图）
DTZ型电动推杆主要技术性能参数、外形及安装尺寸
| 型号 | 推力 (kg.f ) | 行程S(mm) | 速度(mm/s) | 功率(kw) | Lo | Lc | ||||
| Ⅰ | Ⅱ | Ⅰ | Ⅱ | min | max | min | max | |||
| DTZ25 | 25 | 100-300 | 42 | 0.06 | 202+S | 202+2S | 130+S | 130+2S | ||
| DTZ50 | 50 | 100-300 | 42 | 0.06 | 202+S | 202+2S | 130+S | 130+2S | ||
| DTZ100 | 100 | 100-600 | 42 | 84 | 0.12 | 0.18 | 312+S | 312+2S | 240+S | 240+2S |
| DTZ300 | 300 | 100-800 | 42 | 84 | 0.37 | 0.55 | 315+S | 315+2S | 235+S | 235+2S |
| DTZ630 | 630 | 200-1000 | 50 | 100 | 0.75 | 1.10 | 362+S | 362+2S | 264+S | 264+2S |
| DTZ1000 | 1000 | 200-1000 | 50 | 100 | 1.10 | 1.50 | 395+S | 383+2S | 267+S | 255+2S |
| DTZ1600 | 1600 | 200-1000 | 50 | 100 | 2.20 | 3.00 | 437+S | 417+2S | 315+S | 295+2S |
| DTZ2500 | 2500 | 200-1100 | 35 | 3.00 | 430+S | 430+2S | 295+S | 295+2S | ||
| DTZ3200 | 3200 | 200-1300 | 27 | 54 | 3.00 | 4.00 | 500+S | 500+2S | 350+S | 350+2S |
| DTZ5000 | 5000 | 200-1300 | 27 | 54 | 5.50 | 5.50 | 510+S | 510+2S | 340+S | 340+2S |
| DTZ10000 | 10000 | 200-1300 | 22 | 44 | 7.50 | 7.50 | 650+S | 650+2S | 425+S | 425+2S |
| DTZ15000 | 15000 | 200-1300 | 8.6 | 16.3 | 5.50 | 5.50 | 1020+S | 1020+2S | 750+S | 750+2S |
| DTZ30000 | 30000 | 200-1300 | 6.7 | 12.6 | 7.50 | 7.50 | 1120+S | 1120+2S | 770+S | 770+2S |
| 型号 | A | B | C | C1 | D | d | d1 | d2 | d3 | E | H | H1 | H2 | H3 | Ho(参考) |
| DTZ25 | 90 | 16 | 10 | 15 | 85 | 42 | 23 | 6 | 18 | 90 | 211 | 54 | 90 | 76 | 125 |
| DTZ50 | 90 | 16 | 10 | 15 | 85 | 42 | 23 | 6 | 18 | 90 | 211 | 54 | 90 | 79 | 125 |
| DTZ100 | 112 | 20 | 16 | 20 | 112 | 57 | 34 | 10 | 25 | 114 | 270 | 67 | 120 | 95 | 160 |
| DTZ300 | 135 | 20 | 20 | 23 | 135 | 63.5 | 40 | 12 | 25 | 147 | 331 | 80 | 132 | 113 | 195 |
| DTZ630 | 140 | 25 | 20 | 27 | 160 | 70 | 43 | 14 | 35 | 164 | 360 | 82 | 165 | 115 | 250 |
| DTZ1000 | 156 | 25 | 20 | 25 | 180 | 80 | 46 | 16 | 35 | 173 | 388 | 108 | 170 | 125 | 265 |
| DTZ1600 | 240 | 30 | 30 | 35 | 210 | 90 | 61 | 25 | 35 | 222 | 503 | 104 | 250 | 156 | 320 |
| DTZ2500 | 280 | 40 | 35 | 100 | 242 | 108 | 74 | 30 | 35 | 241 | 490 | 113 | 240 | 158 | 320 |
| DTZ3200 | 300 | 40 | 40 | 45 | 265 | 121 | 80 | 40 | 40 | 252 | 560 | 140 | 270 | 182 | 340 |
| DTZ5000 | 310 | 40 | 40 | 45 | 285 | 121 | 80 | 40 | 40 | 270 | 607 | 153 | 300 | 187 | 395 |
| DTZ10000 | 325 | 50 | 40 | 70 | 325 | 146 | 110 | 40 | 50 | 312 | 607 | 170 | 310 | 210 | 435 |
| DTZ15000 | 350 | 60 | 50 | 80 | 290 | 219 | 130 | 65 | 70 | 320 | 655 | 150 | 165 | 395 | |
| DTZ30000 | 430 | 60 | 60 | 80 | 390 | 280 | 160 | 60 | 70 | 417 | 875 | 130 | 235 | 435 |
