丝杆升降机

ZDY电液转角机外形尺寸

发布时间：2022-05-14 15:00:39　人气：

ZDY电液转角器外形尺寸

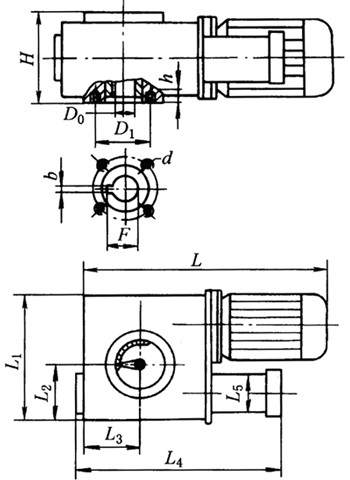

ZDY电液转角机外形尺寸(图1)

安装及外形尺寸 /mm

规格型号	L	L₁	L₂	L₃	L₄	L₅	H	D₀	D₁	F	b	h	n-Md
ZDY5	470	210	90	132	280	φ65	135	18	90	20.3	5	15	4-M8
ZDY15	520	222	102	152	325	φ65	145	20	95	22.8	6	15	4-M8
ZDY45	520	255	130	135	480	φ76	165	24	100	27.3	8	20	4-M12
ZDY85	545	320	160	135	480	φ95	210	32	110	35.3	10	20	4-M14
ZDY150	545	330	170	135	490	φ121	210	38	140	41.3	10	25	4-M18
ZDY200	625	340	200	160	625	φ133	230	42	160	45.3	12	25	4-M18
ZDY300	625	340	220	160	630	φ140	230	50	160	53.8	14	25	4-M18
ZDY400	695	480	235	230	640	φ159	290	60	195	64.4	18	30	8-M20
ZDY500	695	505	260	230	640	φ184	290	70	235	74.9	20	30	8-M20
ZDY600	695	505	260	230	640	φ184	290	70	235	74.9	20	30	8-M20
ZDY800	695	505	260	260	750	φ184	340	70	280	79.8	20	30	8-M20
ZDY1000	695	505	260	260	780	φ184	380	76	300	86.8	22	30	8-M24
ZDY1500	750	550	300	290	810	φ203	400	98	350	110.8	28	35	8-M24
ZDY2000	750	550	300	290	870	φ203	420	120	390	134.8	32	35	8-M24
ZDY2500	815	580	350	320	950	φ219	440	120	390	134.8	32	40	8-M24
ZDY3000	815	580	350	320	980	φ219	460	120	390	134.8	32	40	8-M24

注：1.型号后数字表示额定力矩的1/10（如ZDY5表示额定力矩50N・m）。

2．用户按型号表示方法填写要求，电机为Y或YB系列，电压380V，功率范围0.55～11kW。用户有不明确的或特殊要求的，请与生产单位联系。
