丝杆升降机

WCQL型升降机主要参数及尺寸

发布时间：2022-05-13 15:24:39　人气：

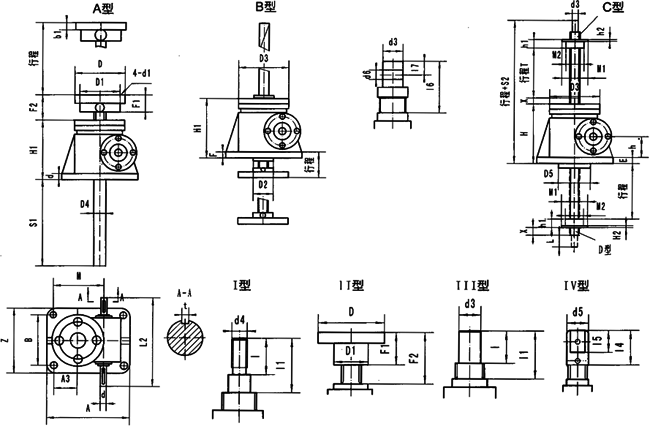

WCQL型升降机主要参数及尺寸

WCQL型升降机主要参数及尺寸

注：C型为Ⅱ型结构型式的A型装配式，D型为Ⅱ型结构型式的B型装配型式

WCQL型升降机主要参数及尺寸

型号	外形尺寸						安装尺寸
型号	H	H1	B	M	N	A	b	h	D2	D3	D4	D5		S2	A1
2.5	97	105.5	120	135	90	165	12	45	48	98	45	68	行程T+20	215	45
5	130	142	155	168	114	212	18	61.5	65	122	60	83	行程T+20	270	57
10	150	156.5	200	190	155	235	16	70	80	150	76	110	行程T+20	335	67
15	150	156.5	200	190	155	235	16	70	80	150	76	110	行程T+20	335	67
20	176	182	215	240	160	295	20	87	100	185	83	140	行程T+20	401	72
25	217	225	260	280	190	350	25	102	130	205	114	160	行程T+20	467	97

型号	安装尺寸										安装尺寸				安全裕度
	A2	A3	L1	L2	F	E	e	4-d2	d(k6)	t	M1	M2	h1	h2	X
2.5	50	65	110.5	190	8.5	26	5.5	14	16	5	80	50	45	15	20
5	58	80	132	228	12	30	6	17	20	6	87	70	60	18	20
10	63.5	86	172	280	6.5	34	7	21	25	8	110	90	75	25	25
15	63.5	86	172	280	6.5	34	7	21	25	8	110	90	75	25	25
20	95	122.5	213.5	322	6	39	6	28	28	8	120	90	100	30	25
25	95	130	221	355	8	52	10	35	34	10	155	130	120	35	25

型号	丝杆头部连接型式
	Ⅰ		Ⅱ							Ⅲ			Ⅳ
	d3	t	t1	D	D1	D2	b1	F1	F2	t2	t3	d4	d5	d6(H8)	b3	t4	t5	t6	t7
2.5	20	30	45	98	75	14	12	30	45	30	45	M22×1.5-6g	50	25	30	70	50	85	25
5	25	40	51	122	85	17	18	40	51	32	51	M30×2-6g	65	35	42	105	75	117	37.5
10	40	50	73.5	150	105	21	20	50	73.5	50	73.5	M42×2-6g	90	50	60	130	100	135.5	50
15	40	50	73.5	150	150	21	20	50	73.5	50	73.5	M42×2-6g	90	50	60	130	100	153.5	50
20	50	60	80	185	140	26	20	60	80	60	80	M48×4-6g	110	60	75	150	120	170	60
25	70	63	92	205	155	27	25	63	92	633	92	M72×23-6g	130	70	90	175	140	204	70
