ANRV系列蜗轮蜗杆减速电动机选型说明

发布时间：2022-05-13 14:49:49　人气：

选型说明

1．为正确选用ANRV系列蜗轮蜗杆减速机，首先应了解以下几点：

●负荷条件

●使用转速范围或传动比

●工作运转情况及环境

●安装空间

2．确定工作情况系数K1及工作情况修正系数K2

根据表一，决定机械负荷种类A、B、C

根据运转时间（小时/日）和启动频率（次/小时）从图1中求得工作情况系数K1

根据表二，查取工作情况修正系数K2

3．选定减速机

用户须确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为依据，并结合传动比值或输出转数值，选定所需减速机规格。

用户也可以根据已知的输入功率，结合传动比值或输出转速值，计算输出转矩，选定减速机。

机械负荷种类选定（表1）

工作情况修正系数K2选定（表2）

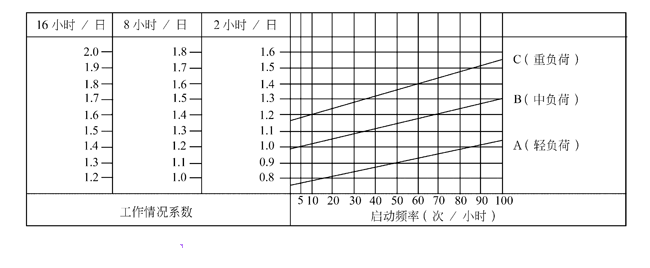

工作情况系数K1选定（图1）
