蜗轮减速机

LKW80、LKW100、LKW125、LKW160、LKW180、LKW200、LKW225、LKW250、型立式锥面包络圆柱蜗杆减速机的型式与主要尺寸（JB/T 7847-1995）

发布时间：2022-05-12 16:03:04　人气：

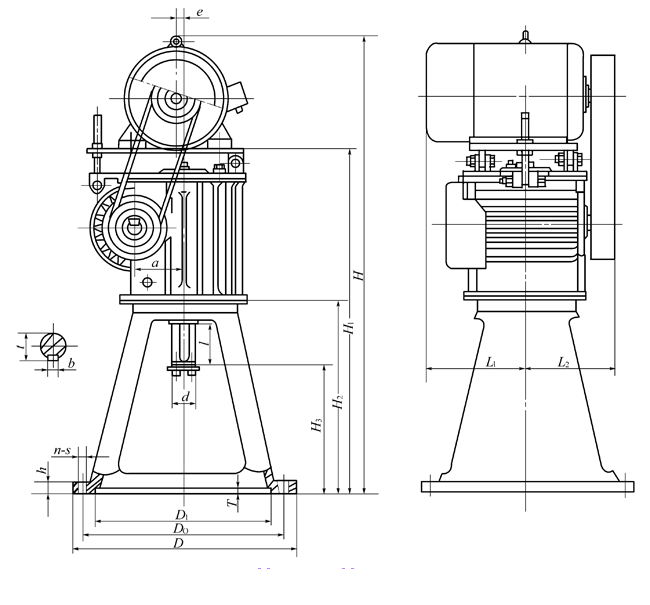

LKW型减速机的型式与主要尺寸

LKW型立式锥面包络圆柱蜗杆减速机（JB-T 7847-1995）

型号	尺寸
	A	D	D₀	D₁	T	H	d	l	B	T	E	H	H₁	H₂	H₃	L₁	L₂	n-s	电机功率/kW	质量m/kg
LKW80	80	305	270	235	6	22	40k6	82	12	43	10	914～989	744	445	340	135～210	156	8-φ14.5	0.75～1.5	98～115
		350	300	250															1.5～2.2
LKW100	100	350	300	250	6	26	45k6	82	14	48.5	10	975～1100	785	450	345	156～266	186	8-φ14.5	1.5～2.2	142
		395	360	315															3
		495	455	400															4～5.5
LKW125	125	455	400	355	6	26	60m6	105	18	64	15	1140～1280	895	505	370	202～330	225	8-φ18.5	3	215～300
		495	455	400															4～.5
		560	510	450															5.5～11
LKW160	160	495	455	400	6	30	70m6	105	20	74.5	20	1300～1465	1035	535	390	242～366	285	8-φ24	4～5.5	320～460
		560	510	450															5.5～11
		600	560	490															11～18.5
LKW180	180	560	510	450	6	30	85m6	130	22	90	20	1459～1574	1144	585	415	267～382	267	12-φ24	7.5～11	385～495
		600	560	490															18.5
		650	600	550															22
LKW200	200	560	510	450	6	30	90m6	130	25	95	20	1535～1750	1220	605	435	299～438	330	12-φ24	1.5～11	480～685
		600	560	490															11～15
		650	600	550															22～37
LKW225	225	600	560	490	6	30	100m6	165	28	106	25	1726～1871	1341	665	455	320～445	355	12-φ24	11～15	618～815
		650	600	550															22～45
LKW250	250	600	560	490	6	30	110m6	165	28	116	25	17851～975	1390	680	470	343～498	390	12-φ24	11～15	735～1040
		650	600	550															22～45
		700	650	600															55

注：1.减速机支架的型式与尺寸亦可根据用户要求另行确定。

2.表中与电机相关的尺寸是按Y系列电机确定的，亦可根据用户要求配用其他类型的电机。
