HW直廓环面包络蜗杆减速机

HW直廓环面包络蜗杆减速机概述

   HW直廓环面包络蜗杆减速机(JB／T7936一1999)因所采用的环面蜗杆副，其蜗杆轴向截面齿廓为直线，故称其为直廓环面蜗杆(亦称球面蜗杆)，与其他各种蜗杆减速器相同，为空间交错轴传动，承载能力和传动效率较高，适用于重载、大功率、大转矩传动，如冶金、矿山、起重、运输、石油、化工、建筑等机械

设备的减速传动。包括HWT、HWB型二种型式。

    HW直廓环面包络蜗杆减速机工作条件：输入、输出轴交错角为90*，蜗杆转速不超过1500r’／min，蜗杆中间平面分度圆滑动速度不超过16m／sl蜗杆轴可正、反向运转t工作环境温度为一40—40℃。当工作环境温度底于0℃时，启动前润滑油必须加热到0℃以上，或采用低凝固点的润滑油；高于40℃时，必须采取冷却措施。

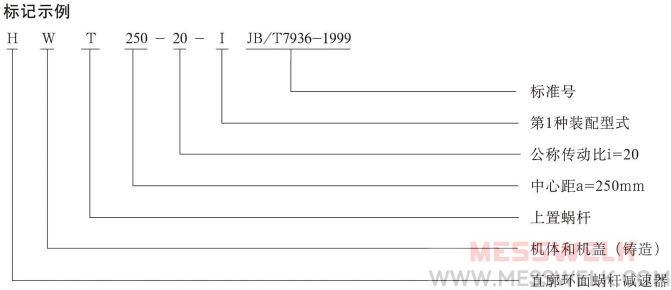

二、型号、中心距、传动比、标记

HW直廓环面包络蜗杆减速机型号

    (1)HWT型一蜗杆在蜗轮之上铸造机体和机盖直廓环面蜗杆减速机；

    (2)HWWT型一蜗杆在蜗轮之上焊接机体和机盖直廓环面蜗杆减速机；

    (3)HWB型一蜗杆在蜗轮之下铸造机体和机盖直廓环面蜗杆减速机；

    (4)HWWB型一蜗杆在蜗轮之下焊接机体和机盖直廓环面蜗杆减速机；

     其中T-上置蜗杆；B-下置蜗杆；W-焊接机体和机盖，未注为铸造结构。

2.2 中心距：100，125，160，200，250，280，315，355，400，450，500

2.3速比：10，12.5，14，16，18，20，22.4，25，28，31.5，40，45，50，56，63
