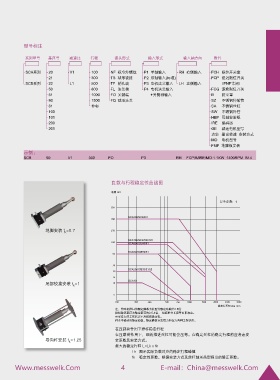

P. 5
型号标注
系列型号 基座号 减速比 行程 接头形式 输入形式 输入轴方向 附件
SCA系 列 20 V1 100 NF 标准外螺纹 P1 单轴输入 RH 右侧 输入 FCH 限位开关盒
21 300 TS 球形铰接 P2 双轴输入(标准) FCP 接近限位开关
SCB系列 22 L1 500 TF 销孔端 P3 电机法兰输入 LH 左侧输入 (PNP常闭)
50 800 FL 法兰端 P4 电机法兰输入 FCG 滚轮限位开关
51 1000 FO 叉销端 +另侧轴输入 B 防尘罩
80 1500 FQ 球形法兰 SZ 不锈钢伸缩管
81 非标 SA 不锈钢丝杠
100 SW 不锈钢外管
101 HBP 耳轴安装板
200 IRE 编码器
201 GE 减速电机型号
功率 输出转速 安装方式
MO 电机型号
FMP 地脚板安装
示例：
SCB 50 V1 300 FO P3 RH FCP/B/IRE/MO:1.1KW 1400RPM B14
载荷 kN
SJA1000
安全系数：4
负载与行程稳定性曲线图
SJA700
载荷 kN
安全系数：4
SJA450
SCA200/SCB201
SJA300/SJB300 地脚安装 f =0.7
k
SCA100/SCB100/101
SCA80/SCB80/81
SJA200/SJB200/201
SCA50/SCB50/51
SJA100/SJB100/101
SJA80/SJB80/81
SJA50/SJB50/51 SCA20/SCB20/21/22
SJA20/SJB20/21/22
SCA10
尾部铰接安装 f =1
SJA10/SJB10 k
SJA5
稳定长度L mm 稳定行程Stroke mm
注：升降机推杆的额定静载为此型号额定动载的1.5倍
极限破坏载荷为额定载荷的2.5-4倍， 根据推杆长度等因素决定。
承受拉力的工作状态不用校核稳定性。
样本中描述的额定动载，额定静载包含推力和拉力两种工作状态。
在压载荷作用下推杆稳定行程
在压载荷作用下，细的推进丝杠可能会压弯。在确定丝杠的稳定行程前应考虑安
导向杆安装 f =1.25 全系数及安装方式。
k
最大的稳定行程 L=Lk x fk
Lk 图示实际负载对应的稳定行程峰值
fk 稳定性系数，根据安装方式及丝杠轴承类型提出的修正系数。
